微小信号测试仪器

宽频带电流增幅器

SA-600 系列

世界领先超低噪音电流电压转换器

宽电流测量

同时实现高增益与宽频带

低电流噪音密度（fA）
SA-200F3

>> 高增益与低噪音

>> 脉冲响应

>> 电流增幅器性能比较

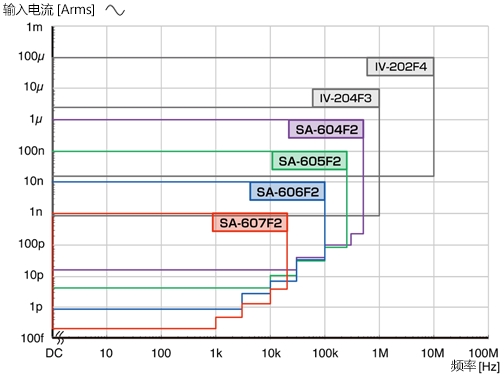

输入电流与频率关系图形

SA-600 系列:

放大极小电流，例如微安级别

変換利得

同时实现高增益与高频带



达到世界领先级别的增益-频带产品，SA-607F2可以放大从直流到
    10G (V/A)增益的20 kHz

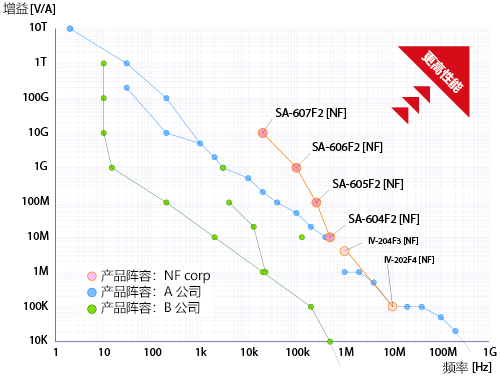

增益与截止频率关系图形

SA-600 系列:

达到高曾益与宽频

変換利得

*2017/6/16

fA/√Hz 阶电流噪音密度



放大超低噪音的电流信号

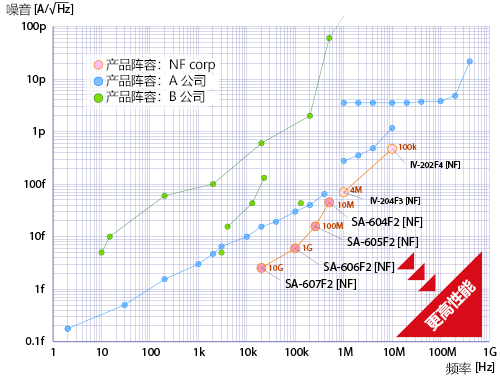

等效输入电流噪音密度与截止频率关系图形

SA-600 系列:

世界领先 1kHz到500 kHz的超低噪音增幅器

電流雑音密度

*2017/6/16

查看产品信息
查询
back
top of this page

脉冲响应



输出波形（方形波，低通滤波器=THRU时）

SA-604F2[输入电流:100nAp-p]
SA-604F2 Zin=1kΩ, G=10M(V/A),
DC to 500kHz, 45fA/√Hz
  • 10Hz 10Hz
  • 100Hz 100Hz
  • 1kHz 1kHz
  • 10k 10kHz
  • 100kHz100kHz
  • 1MHz1MHz

SA-605F2[输入电流:10nAp-p]
SA-605F2 Zin=3kΩ, G=100M(V/A),
DC to 250kHz, 15fA/√Hz
  • 10Hz10Hz
  • 100Hz100Hz
  • 1kHz1kHz
  • 10kHz10kHz
  • 100kHz100kHz
  • 1MHz1MHz

SA-606F2[输入电流:1nAp-p]
SA-606F2 Zin=10kΩ, G=1G(V/A),
DC to 100kHz, 6fA/√Hz
  • 10Hz10Hz
  • 100Hz100Hz
  • 1kHz1kHz
  • 100Hz10kHz
  • 100kHz100kHz
  • 1MHz1MHz

SA-607F2[输入电流:1nAp-p]
SA-607F2 Zin=30kΩ, G=10G(V/A),
DC to 20kHz, 2.5fA/√Hz
  • 10Hz10Hz
  • 100Hz100Hz
  • 1kHz1kHz
  • 1kHz10kHz
  • 100kHz100kHz
  • 1MHz1MHz

 选择一个所需测量的电流范围的产品
 若需多个输入电流范围，推荐使使用CA5350 增幅器

查看产品信息
查询
back
top of this page

电流增幅器性能比较 - 微小信号测量 -



在使用10G(V/A)增幅器的情况下，比较脉冲波形的响应特性

 输入信号: +-1nA

100Hz, 2ms/div 1kHz, 200μs/div 10kHz, 20μs/div
sa607f2
SA-607F2: NF corp. 		100Hz 1kHz 10kHz

A社製品
增幅器：公司A

100kHz 1kHz 10kHz
B社製品
增幅器：公司C 		100Hz 1kHz 10kHz
CA5350
CA5350: NF corp. 		100Hz 1kHz 10kHz

 NF corp 的增幅器:
  与其他增幅器有相同增益比较，此产品可实现高速信号的准确测量

查看产品信息
查询
back
top of this page

电流增幅器性能比较 - 电流测定的极限挑战 -



使用10G(V/A)的增幅器在数字示波器上(信号噪音平均化次数: 4096次)显示放大后的
   1pA的脉冲波信号
电流脉冲宽：1ms 电流脉冲宽：100μs
SA-607
SA-607F2: NF corp. 		1ms 100μs
A社製品
增幅器：公司A 		1ms 100μs
B社製品
增幅器：公司C 		1ms 100μs
CA5350
CA5350: NF corp. 		1ms 100μs

 NF corp的增幅器:
  成功的检测 1pA 与 100 μs 的脉冲信号
