微小信号测试仪器

低噪音差分增幅器

SA-400 系列

>> 超低噪音特性

>> 脉冲响应

>> 挑战极小信号测量(微伏)

>> 挑战极小信号测量(纳伏)



传感器信号	低频率信号	高频率信号
低阻抗	SA-410F3 DC to 1 MHz, 输出 20 Vp-p	SA-430F5 1 kHz to 100 MHz, 输出 2 Vp-p
高阻抗	SA-440F5 DC to 20 MHz, 输出 20 Vp-p	SA-420F5 1 kHz to 70 MHz, 输出 2 Vp-p
		SA-421F5 30 Hz to 30 MHz, 输出 2 Vp-p

---

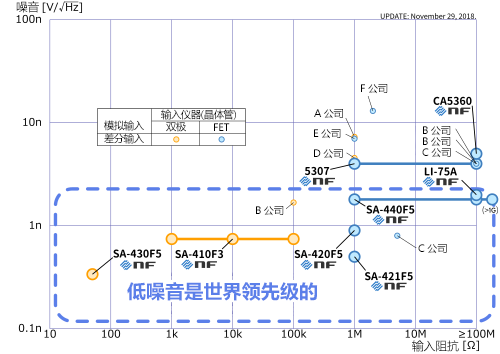

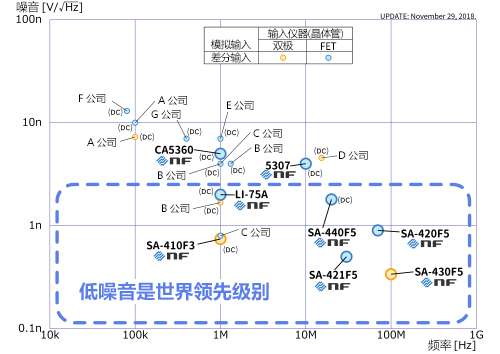

世界领先极小噪音增幅器

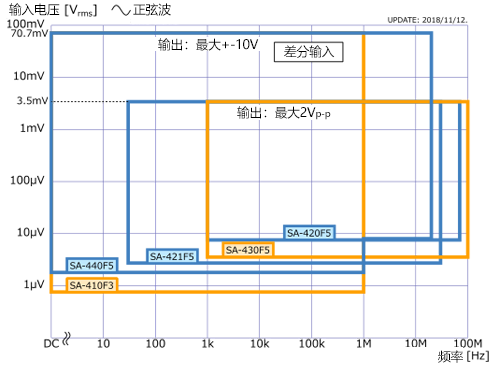

SA-400 系列可低噪音的放大低频与高频信号

---

SA-400系列涵盖各种电压输出传感器



低输入阻抗型号与高输入阻抗型号皆可实现极小噪音

---

脉冲响应



输出波形(晶体管)

* 上部波形： 无低通滤波器
  下部波形： 有低通滤波器 (截止频率 = 1 MHz)

SA-410F3

	100Hz	1kHz	10kHz
Zin=1k/ 10k/ 100kΩ, G=40dB, DC to 1MHz, 0.75nV/√Hz
	100kHz	1MHz	10MHz

---

SA-420F5

	100Hz	1kHz	10kHz
Zin=1MΩ, G=46dB,  1kHz to 70MHz, 0.9nV/√Hz
	100kHz	1MHz	10MHz

---

SA-421F5

	100Hz	1kHz	10kHz
Zin=1MΩ,  G=46dB, 30Hz to 30MHz, 0.5nV/√Hz
	100kHz	1MHz	10MHz

---

SA-430F5

	100Hz	1kHz	10kHz
Zin=50Ω,  G=46dB, 1kHz to 100MHz, 0.35nV/√Hz
	100kHz	1MHz	10MHz

---

SA-440F5

	100Hz	1kHz	10kHz
Zin=1MΩ, 100MΩ, OPEN, G=40dB, DC to 20MHz, 1.8nV/√Hz
	100kHz	1MHz	10MHz

---

挑战微小信号测量 - 微伏实时信号测量 -

通过SA-200F3（第一阶段，40dB增益) 在示波器上显示放大后的正弦波信号
   (BW:1MHz)

    实现 5μVp-p 实时信号测量

测量条件：使使用截止频率比信号频率大约五倍的低通滤波器

55Hz LPF=300Hz

550Hz LPF=3kHz

5.5kHz LPF=30kHz

55kHz LPF=300kHz

  无低通滤波器

55Hz

550Hz

5.5kHz

55kHz

---



通过SA-410F3（第一阶段，40dB增益) 在示波器上显示放大后的正弦波信号
   (BW:1MHz)

    实现 5μVp-p 实时信号测量

测量条件：使使用截止频率比信号频率大约五倍的低通滤波器

55Hz LPF=300Hz

550Hz LPF=3kHz

5.5kHz LPF=30kHz

55kHz LPF=300kHz

  无低通滤波器

55Hz

550Hz

5.5kHz

55kHz

---

微小信号测量挑战 - 重复性测量nano-volt信号 -



使用SA-200F3作为第一阶段增幅器在示波器上显示放大后的正弦波信号.(总增益 120dB)

  使用数字示波器平均信号噪音次数： 512次

    可成功探测 40 nVp-p 重复信号

输入:40nVp-p, 脉冲波形 55Hz, LPF:1kHz	输入:40nVp-p, 脉冲波形 550Hz, LPF:10kHz

---

  使用数字示波器平均信号噪音次数： 10，000次

    可成功探测 4 nVp-p 重复信号

输入:4nVp-p, 脉冲波形 55Hz, LPF:1kHz	输入:8nVp-p, 脉冲波形 55Hz, LPF:1kHz

---

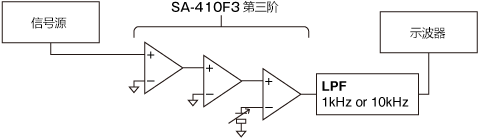

  测量系统块图
