微小信号测试仪器
变换阻抗增幅器
IV-200 系列
世界顶级超低噪音单端增幅器
宽电压频带测量(微伏到毫伏)
宽频率频带测量(DC到100MHz)
涵盖多重信号源阻抗

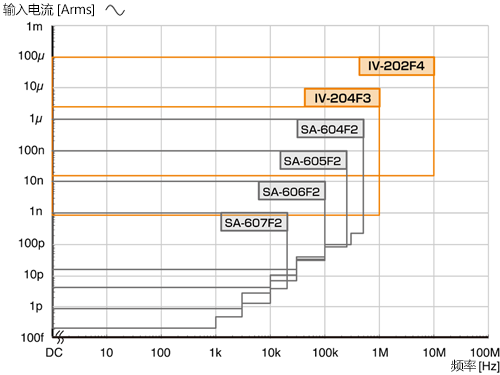

输入电流与频率关系图形
IV-200 系列:
可以放大低于纳米安培的微小电流
达到高频带与高增益
放大微小且高频的1MHz，4M(V/A)增益的信号

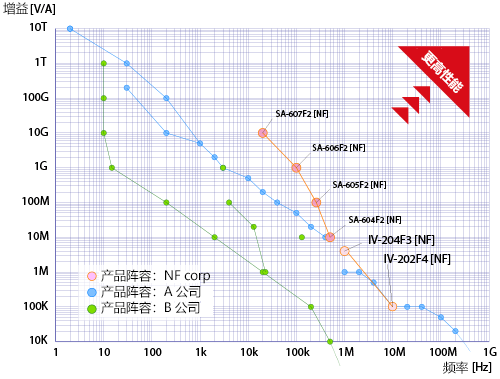

增益与截止频率关系图形
IV-200 系列:
高增益增幅器，且具备高频率响应(1MHz 到 10MHz)
*2017/6/16
pA/√Hz 阶电流噪音密度
放大微小且高频的1MHz，4M(V/A)增益的信号

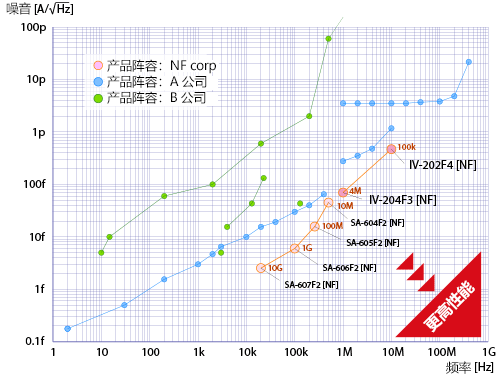

等效输入电流噪音密度与截止频率关系图形
IV-200 系列 :
低噪音增幅器，且具备高频率响应(1MHz 到 10MHz)
*2017/6/16
脉冲响应
输出波形（方形波）
IV-202F4 [输入电流：10uAp-p]
Zin≤30Ω, G=100k(V/A),
DC to 10MHz, 450fA/√Hz
-
100Hz
-
1kHz
-
10kHz
-
100kHz
-
1MHz
-
10MHz
IV-204F3 [输入电流：250nAp-p]
Zin≤1.2kΩ, G=4M(V/A), DC to 1MHz, 70fA/√Hz
-
100Hz
-
1kHz
-
10kHz
-
100kHz
-
1MHz
-
10MHz
电流1nA 到 100nA，推荐使使用IV-204F3（最高达到1MHz）
若更高电流，推荐使使用IV-202F4 (最高达到10MHz)
* 若此产品连接高输入平行电阻，超调，震动，或震荡可能会发生。
若发生，FREQ ADJ调整器可以提高测量稳定性。
