微小信号测试仪器

低噪音增幅器

SA-200 系列

>> 超低噪音特性

>> 脉冲响应

>> 应用举例

>> 极小信号测量挑战(毫伏)

>> 极小信号测量挑战(纳米伏)



传感器信号	低频率信号	高频率信号
低阻抗	SA-200F3 DC to 800 kHz, 输出 20 Vp-p	SA-230F5 1 kHz to 100 MHz, 输出 1.8 Vp-p
高阻抗	SA-240F5 DC to 20 MHz, 输出 20 Vp-p	SA-220F5 1 kHz to 80 MHz, 输出 2 Vp-p

---

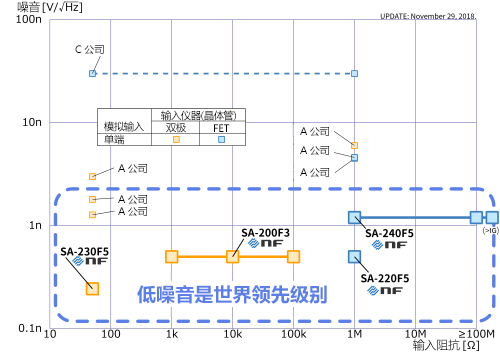

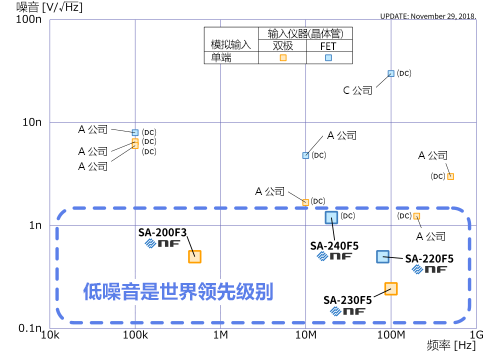

世界领先超低噪音增幅器



SA-200 系列可低噪音的放大低频与高频信号

---

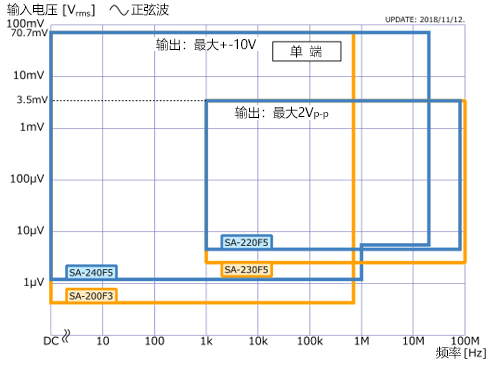

SA-200系列涵盖多重电压输出传感器



低输入阻抗型号与高输入阻抗型号皆可实现极小噪音

---

脉冲响应



输出波形(晶体管)

* 上部波形： 无低通滤波器
  下部波形： 有低通滤波器 (截止频率=1 MHz)



SA-200F3

	100Hz	1kHz	10kHz
Zin=1k/ 10k/ 100kΩ, G=40dB, DC to 800kHz, 0.5nV/√Hz
	100kHz	1MHz	10MHz

---

SA-220F5

	100Hz	1kHz	10kHz
Zin=1MΩ, G=46dB, 1kHz to 80MHz, 0.5nV/√Hz
	100kHz	1MHz	10MHz

---

SA-230F5

	100Hz	1kHz	10kHz
Zin=50Ω,  G=46dB, 1kHz to 100MHz, 0.25nV/√Hz
	100kHz	1MHz	10MHz

---

SA-240F5

	100Hz	1kHz	10kHz
Zin=1MΩ, 100MΩ, OPEN, G=40dB, DC to 20MHz, 1.2nV/√Hz
	100kHz	1MHz	10MHz

---

应用举例：电源噪音测量



使用信号分析仪测量我们的DC电源LP5394输出噪音

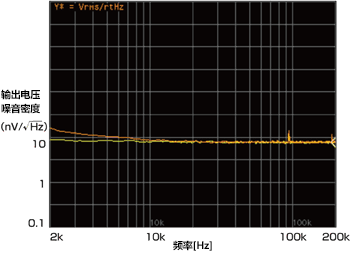

无前置增幅器 (仅信号分析仪)		[测量结果]
7.6nV/√Hz@200kHz
		由于信号分析仪的噪音较大，无法测量电源噪音

---

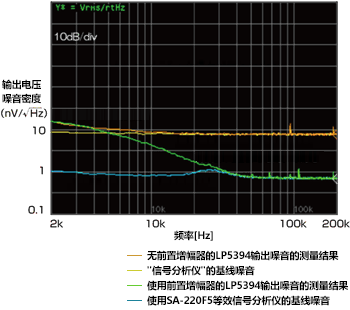

使用前置增幅器"SA-220F5"		[测量结果]
信号分析仪与 SA-220F5 0.5nV/√Hz@200kHz
		探测电源噪音可成功达到最高30kHz。 *探测精准度提升了10倍左右

---

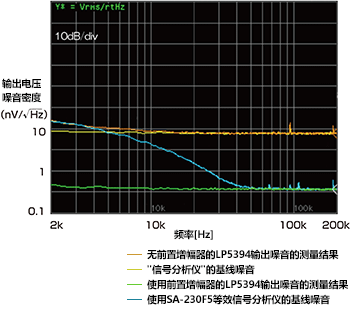

使用前置增幅器"SA-230F5"		[测量结果]
信号分析仪与 SA-230F5 0.25nV/√Hz@200kHz
		探测电源噪音可成功达到最高40kHz。 *探测精准度提升了20倍左右

若使用我们的低噪音增幅器： 您可以得到之前无法获取的极小信号

---

微小信号测量挑战 - 微伏实时信号测量 -



通过SA-200F3 （第一阶段，40dB增益) 在示波器上显示放大后的正弦波信号
    (BW: 1 MHz)

      实现 5μVp-p 实时信号测量

测量条件：使使用截止频率比信号频率大约五倍的低通滤波器

输入: 55Hz LPF=300Hz

输入: 550Hz LPF=3kHz

输入: 5.5kHz LPF=30kHz

输入: 55kHz LPF=300kHz

  无低通滤波器

输入: 55Hz

输入: 550Hz

输入: 5.5kHz

输入: 55kHz

---



通过SA-200F3 （第一阶段，40dB增益) 在示波器上显示放大后的脉冲波信号。

    实现 5μVp-p 实时信号测量

测量条件：使使用截止频率比信号频率大约五倍的低通滤波器

输入: 55Hz LPF=300Hz

输入: 550Hz LPF=3kHz

输入: 5.5kHz LPF=30kHz

输入: 55kHz LPF=300kHz

  无低通滤波器

输入: 55Hz

输入: 550Hz

输入: 5.5kHz

输入: 55kHz

---

微小信号测量挑战 - 重复性测量纳米伏信号 -



使用SA-200F3作为第一阶段增幅器在示波器上显示放大后的正弦波信号.(总增益 120dB)

  使用数字示波器平均信号噪音次数： 512次

    可成功探测 40 nVp-p 重复信号

输入: 40nVp-p 脉冲波形 55Hz,LPF: 1kHz	输入: 40nVp-p 脉冲波形 550Hz,LPF: 10kHz

---

  使用数字示波器平均信号噪音次数： 10,000次

    可成功探测 4nVp-p 重复信号

输入: 4nVp-p pulse wave 55Hz,LPF: 1kHz	输入: 8nVp-p pulse wave 55Hz,LPF: 1kHz

---

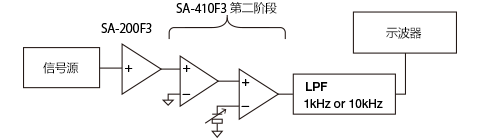

  测量系统块图
