单相电压单相电流单相电压单相电流
RX4718

RX4717K/RX4718 继电保护测试仪

无特别说明时单位为有效值

上述额定值为输出频率在48Hz∼62Hz时

上述额定值为环境温度在0∼+40ºC时

输出电压在电压和电流的各输出端子上规定。 相位由各输出相对值来规定。

急变·扫描仅在电压与电流输出都在同一量程内时方可


• 交流输出

型 号 RX4717K RX4718
输出要素 电压1要素 电流1要素 电压3要素
输出量程 恒定电压
输出单相
恒定电流
输出单相
恒定电压
输出三相
40V 125V 250V 0.4A 4A 20A 40V 125V 250V
交流输出
电压范围
0∼40V 0∼125V 0∼250V 10V
max
10V
max
18V
max*1
0∼40V 0∼125V 0∼250V
交流输出
电流范围
0.2A
max
0.8A
max*2
0.2A
max
0∼0.4A 0∼4A 0∼20A 0.2A
max
0.8A
max*3
0.2A
max
额定负荷*3 200Ω 156Ω 1250Ω 25Ω 2.5Ω 0.45Ω*4 200Ω 156Ω 1250Ω
输出容量 8VA 100VA 50VA 4VA 40VA 180VA*1 8VA 100VA 50VA
设定分辨率 振幅 1mV 0.01V 0.01V 0.01mA 0.1mA 1mA 1mV 0.01V 0.01V
相位 0.1°

*1 RX 4717K的20A量程的输出电压18V max为最大10A输出。(参阅输出电流-输出电压特性图)

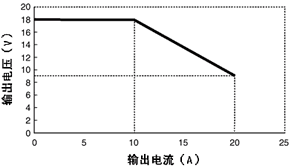

◆RX 4717K电流输出-输出电压特性
*2 125V×0.8A=100VA(在小于63.5V时电流受到限制)。
*3 电压输出额定负荷为在最大电压输出时的可使用最小电阻值,电流输出额定负荷为在最大电流输出时的可使用最大电阻值。
*4 10A输出时最大为1.8Ω。


• 交流输出

型 号 RX4717K RX4718
额定时间 连续
允许负荷功率因数 0.7∼1.0(延迟)
振幅精确度 *5 小于全量程的±0.5% , 0.2% typ.
相位设定范围 -359.9º∼+359.9º(延迟设定)
相位精确度 *6 小于±0.5º, ±0.3ºtyp
负荷调节 振幅 小于±0.2%
相位 小于±0.2º
线路调节 振幅 小于±0.1%
相位 小于±0.1º
失真系数 *6 小于±0.5%
*5 纯电阻额定负荷时。 *6 纯电阻额定负荷·额定输出时。


• 信号发生部分

型 号 RX4717K RX4718
模式 50Hz固定、60Hz固定、内部可变、外同步、线路同步(外同步、线路同步在频率急变、频率扫描时不能使用。)
频率范围(内部可变) 10.000Hz∼200.000Hz 分辨率1mHz 精确度小于±30ppm
外同步频率范围 45Hz∼65Hz 同步稳定时间 小于1秒
输出波形 正弦波、直流 正弦波、谐波、直流、任意波(任意波用GPIB、RS-232C来设定数据)
谐波模式 -
多次加法运算(谐波1设定)
次数1∼25次
振幅0∼100%(分辨率0.1%)
相位0∼359º(分辨率1º)


• 信号发生部分

型 号 RX4717K RX4718
手动模式 根据控制面板上的设定,自由地输出正常/故障状态。控制频率、输出振幅、相位、波形输出



急变动作 保持、不保持两种动作
急变要素 频率、输出振幅、相位、波形
急变开始相位 0∼359.9º(分辨率0.1º)
预触发时间 10∼6000ms(分辨率1ms)
故障持续时间 0.001∼65.000s (强制「正常」恢复时间)
消振时间 1∼100ms 1ms分辨率以及关闭
动作·恢复同时测量模式 在一次急变中、同时测量动作时间与恢复时间(仅在间隔中计数器动作)
扫描模式 关于频率、相位、振幅,自动在正常与故障之间扫描,用解扣信号自动停止扫描,由此测量保护继电器的动作值和恢复值。
扫描时间:1.0∼1000s(分辨率0.1s) 也可用手动扫描(修正拨盘)
搜索扫描模式 反复进行指定次数的扫描,测量动作值
圆盘形搜索扫描模式 从最初启动动作时间很慢的圆盘形保护继电器开始、进行搜索扫描、在短时间内测量更加准确的动作值
95测试模式 在一次扫描中、测量动作频率、动作时间、恢复频率、恢复时间
SOR急变模式 - 测试失调检测继电器


• 计时器

型 号 RX4717K RX4718
测量模式 通过连接来自保护继电器的解扣信号,测量保护继电器的动作时间(动态特性)
间隔、单发、序列、开始计测共四种模式
测量范围 0∼9999.9ms、10.000∼99.999s、100.00s∼999.99s共三种量程 自动量程切换
测量精确度 ±(0.01%+1digit)


• 外部输入输出信号

型 号 RX4717K RX4718
用于外部放大器的信号输出 1Vrms(各量程额定值设定时)
用于放大器的外部信号输入 - 1Vrms(各量程额定输出)
动作开始信号输入 电压信号输入(悬浮):范围0∼+130V、阈值电压+2.5V
触点信号输入(悬浮):开路电压+5V、短路电流10mA
解扣信号输入 电压信号输入(悬浮):范围0∼+130V、阈值电压+2.5V、+8V、+50V
触点信号输入(悬浮):开路电压+5V、短路电流10mA
急变指令信号输入 范围0∼+130V、阈值电压+2.5V
急变指令延迟信号输出 TTL信号、0V∼+5V、公共端为机壳电位
急变指令直接信号输出 TTL信号、0V∼+5V、公共端为机壳电位
预触发信号输出 TTL信号、电压信号输出0V∼+5V(公共端为机壳电位)、以及触点信号输出(悬浮)
频率同步信号输入 范围-130V∼+130V、阈值电压+2.5V、公共端为机壳电位 范围-30V∼+30V、阈值电压+2.5V、公共端为机壳电位
频率同步信号输出 TTL信号、范围0V∼+5V、公共端为机壳电位
用于TPR的频率同步信号输入输出 - 与京滨电测器公司生产的TPR-33N连接、本机与TPR-33N的输出频率同步、TPR-33N与本机的输出频率同步
用于TPR的急变控制信号输入输出 - 与京滨电测器公司生产的TPR-33N连接、根据TPR-33N的指令本机急变、根据本机的指令TPR-33N急变
外部响应输入 通过连接扩展响应输入盒(选购件),解扣输入数最多可扩展到255个通道
直流控制电源输出 用于保护继电器的控制电源的
直流电源输出(110V、0.5Amax)
-


• 三相操作功能

型 号 RX4717K RX4718
自动设定项目 - 三相一起设定、相切换、平衡三相、线间电压运算、1LG、2LS
自动扫描 - 1LG, 2LG


• 输出切换器

型 号 RX4717K RX4718
功能 可在三相线间或各相切换电压输出、电流输出 可在线间/相间切换单相电压输出、可在1L(地线)/2L(短路)切换三相电压输出


• 主从功能

型 号 RX4717K RX4718
功能 将2~4台本机连接起来可实现多相化
对于频率、输出振幅、相位,仅限于主控机可以进行急变和扫描的同时动作


• 其他

型 号 RX4717K RX4718
控制面板设定存储 控制面板设定 32种形式、注释10个文字
任意波形输出 - 用GPIB、RS-232C传送数据制作 12bit × 4096字的任意波形(电压、电流、正常、故障可分别设定)
振幅系数设定 仅限于外部设备用的振荡器输出可以设定乘以系数的值
接口 标准装备GPIB、RS-232C(不能同时使用)
电源 交流85V∼115V/180V∼250V自动切换 48Hz∼62Hz
功率消耗 800VA(额定负荷时)
性能保证温度·湿度 0∼+40℃、10∼80%RH(无结露)
外形尺寸(mm) 不含突起物 430(W)×249(H)×469(D)
最大尺寸 446(W)×264(H)×524(D)
重量 约19.5kg
附件 正面盖板、电源线、电源传送电缆、电压输出电缆、电流输出电缆、主/从控制信号传送电缆、用于外部信号的电缆、用于100V电源插座的3线-2线变换插头、电缆线提包 正面盖板、电源线、电源传送电缆、电压输出电缆、主/从控制信号传送电缆、用于外部信号的电缆、用于100V电源插座的3线-2线变换插头、电缆线提包


• 直流输出

型 号 RX4717K RX4718
额定电压输出 额定电流输出 额定电压输出
额定输出量程 40V 125V 250V 0.4A 4A 20A 40V 125V 250V
直流输出电压范围 ±40V ±125V ±250V ±10Vmax ±10Vmax ±18Vmax ±40V ±125V ±250V
直流输出电流范围 ±0.1Amax ±0.2A ±4A ±10A ±0.1Amax
额定负荷*7 400Ω 1250Ω 2500Ω 50Ω 1.8Ω 400Ω 1250Ω 2500Ω
振幅精确度 小于全量程的±1.0%、±0.5%典型值(纯电阻额定负荷时) 小于全量程的±1.0%、±0.5%典型值(纯电阻额定负荷时)
设定分辨率 0.01V 0.1V 0.1V 0.1mA 1mA 10mA 0.01V 0.1V 0.1V
负荷调节 小于±0.5%(额定输出振幅、负荷变化100%时)
线路调节 小于±0.1%(额定输出振幅、电源变化10%时)
*7 电压输出额定负荷为最大电压输出时的可使用最小电阻值,电流输出额定负荷为最大电流输出时的可使用最大电阻值。

* RX4717K: 显示器的显示文字能够进行英语和日语切换。操作说明书为英文。
* RX4718: 控制面板的文字以及显示器的显示文字和操作说明书均为日文。
