单相电压单相电流单相电压单相电流 RX4717K

RX4717K/RX4718 继电保护测试仪

	无特别说明时单位为有效值
	上述额定值为输出频率在48Hz∼62Hz时
	上述额定值为环境温度在0∼+40ºC时
	输出电压在电压和电流的各输出端子上规定。　相位由各输出相对值来规定。
	急变·扫描仅在电压与电流输出都在同一量程内时方可

• 交流输出

型 号 RX4717K RX4718 输出要素 电压1要素 电流1要素 电压3要素 输出量程 恒定电压 输出单相 恒定电流 输出单相 恒定电压 输出三相 40V 125V 250V 0.4A 4A 20A 40V 125V 250V 交流输出 电压范围 0∼40V 0∼125V 0∼250V 10V max 10V max 18V max*1 0∼40V 0∼125V 0∼250V 交流输出 电流范围 0.2A max 0.8A max*2 0.2A max 0∼0.4A 0∼4A 0∼20A 0.2A max 0.8A max*3 0.2A max 额定负荷*3 200Ω 156Ω 1250Ω 25Ω 2.5Ω 0.45Ω*4 200Ω 156Ω 1250Ω 输出容量 8VA 100VA 50VA 4VA 40VA 180VA*1 8VA 100VA 50VA 设定分辨率 振幅 1mV 0.01V 0.01V 0.01mA 0.1mA 1mA 1mV 0.01V 0.01V 相位 0.1°

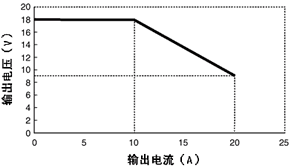

*1	RX 4717K的20A量程的输出电压18V max为最大10A输出。（参阅输出电流-输出电压特性图）		◆RX 4717K电流输出-输出电压特性
*2	125V×0.8A=100VA（在小于63.5V时电流受到限制）。
*3	电压输出额定负荷为在最大电压输出时的可使用最小电阻值，电流输出额定负荷为在最大电流输出时的可使用最大电阻值。
*4	10A输出时最大为1.8Ω。

• 交流输出

型 号 RX4717K RX4718 额定时间 连续 允许负荷功率因数 0.7∼1.0（延迟） 振幅精确度 *5 小于全量程的±0.5% , 0.2% typ. 相位设定范围 －359.9º∼＋359.9º（延迟设定） 相位精确度 *6 小于±0.5º, ±0.3ºtyp 负荷调节 振幅 小于±0.2% 相位 小于±0.2º 线路调节 振幅 小于±0.1% 相位 小于±0.1º 失真系数 *6 小于±0.5%

*5 纯电阻额定负荷时。 *6 纯电阻额定负荷·额定输出时。

• 信号发生部分

型 号 RX4717K RX4718 模式 50Hz固定、60Hz固定、内部可变、外同步、线路同步（外同步、线路同步在频率急变、频率扫描时不能使用。） 频率范围（内部可变） 10.000Hz∼200.000Hz 分辨率1mHz 精确度小于±30ppm 外同步频率范围 45Hz∼65Hz 同步稳定时间 小于1秒 输出波形 正弦波、直流 正弦波、谐波、直流、任意波（任意波用GPIB、RS-232C来设定数据） 谐波模式 - 多次加法运算（谐波1设定） 次数1∼25次 振幅0∼100%（分辨率0.1%） 相位0∼359º（分辨率1º）

• 信号发生部分

型 号 RX4717K RX4718 手动模式 根据控制面板上的设定，自由地输出正常/故障状态。控制频率、输出振幅、相位、波形输出 急 变 模 式 急变动作 保持、不保持两种动作 急变要素 频率、输出振幅、相位、波形 急变开始相位 0∼359.9º（分辨率0.1º） 预触发时间 10∼6000ms（分辨率1ms） 故障持续时间 0.001∼65.000s （强制「正常」恢复时间） 消振时间 1∼100ms 1ms分辨率以及关闭 动作·恢复同时测量模式 在一次急变中、同时测量动作时间与恢复时间（仅在间隔中计数器动作） 扫描模式 关于频率、相位、振幅，自动在正常与故障之间扫描，用解扣信号自动停止扫描，由此测量保护继电器的动作值和恢复值。 扫描时间：1.0∼1000s（分辨率0.1s） 也可用手动扫描（修正拨盘） 搜索扫描模式 反复进行指定次数的扫描，测量动作值 圆盘形搜索扫描模式 从最初启动动作时间很慢的圆盘形保护继电器开始、进行搜索扫描、在短时间内测量更加准确的动作值 95测试模式 在一次扫描中、测量动作频率、动作时间、恢复频率、恢复时间 SOR急变模式 - 测试失调检测继电器

• 计时器

型 号 RX4717K RX4718 测量模式 通过连接来自保护继电器的解扣信号，测量保护继电器的动作时间（动态特性） 间隔、单发、序列、开始计测共四种模式 测量范围 0∼9999.9ms、10.000∼99.999s、100.00s∼999.99s共三种量程 自动量程切换 测量精确度 ±（0.01％＋1digit）

• 外部输入输出信号

型 号 RX4717K RX4718 用于外部放大器的信号输出 1Vrms（各量程额定值设定时） 用于放大器的外部信号输入 - 1Vrms（各量程额定输出） 动作开始信号输入 电压信号输入（悬浮）：范围0∼+130V、阈值电压+2.5V 触点信号输入（悬浮）：开路电压+5V、短路电流10mA 解扣信号输入 电压信号输入（悬浮）：范围0∼+130V、阈值电压+2.5V、+8V、+50V 触点信号输入（悬浮）：开路电压+5V、短路电流10mA 急变指令信号输入 范围0∼+130V、阈值电压+2.5V 急变指令延迟信号输出 TTL信号、0V∼+5V、公共端为机壳电位 急变指令直接信号输出 TTL信号、0V∼+5V、公共端为机壳电位 预触发信号输出 TTL信号、电压信号输出0V∼+5V（公共端为机壳电位）、以及触点信号输出（悬浮） 频率同步信号输入 范围-130V∼+130V、阈值电压+2.5V、公共端为机壳电位 范围-30V∼+30V、阈值电压+2.5V、公共端为机壳电位 频率同步信号输出 TTL信号、范围0V∼+5V、公共端为机壳电位 用于TPR的频率同步信号输入输出 - 与京滨电测器公司生产的TPR-33N连接、本机与TPR-33N的输出频率同步、TPR-33N与本机的输出频率同步 用于TPR的急变控制信号输入输出 - 与京滨电测器公司生产的TPR-33N连接、根据TPR-33N的指令本机急变、根据本机的指令TPR-33N急变 外部响应输入 通过连接扩展响应输入盒（选购件），解扣输入数最多可扩展到255个通道 直流控制电源输出 用于保护继电器的控制电源的 直流电源输出（110V、0.5Amax） -

• 三相操作功能

型 号 RX4717K RX4718 自动设定项目 - 三相一起设定、相切换、平衡三相、线间电压运算、1LG、2LS 自动扫描 - 1LG, 2LG

• 输出切换器

型 号 RX4717K RX4718 功能 可在三相线间或各相切换电压输出、电流输出 可在线间/相间切换单相电压输出、可在1L（地线）/2L（短路）切换三相电压输出

• 主从功能

型 号 RX4717K RX4718 功能 将2～4台本机连接起来可实现多相化 对于频率、输出振幅、相位，仅限于主控机可以进行急变和扫描的同时动作

• 其他

型 号 RX4717K RX4718 控制面板设定存储 控制面板设定 32种形式、注释10个文字 任意波形输出 - 用GPIB、RS-232C传送数据制作 12bit × 4096字的任意波形（电压、电流、正常、故障可分别设定） 振幅系数设定 仅限于外部设备用的振荡器输出可以设定乘以系数的值 接口 标准装备GPIB、RS-232C（不能同时使用） 电源 交流85V∼115V/180V∼250V自动切换 48Hz∼62Hz 功率消耗 800VA（额定负荷时） 性能保证温度·湿度 0∼＋40℃、10∼80％RH（无结露） 外形尺寸（mm） 不含突起物 430(W)×249(H)×469(D) 最大尺寸 446(W)×264(H)×524(D) 重量 约19.5kg 附件 正面盖板、电源线、电源传送电缆、电压输出电缆、电流输出电缆、主/从控制信号传送电缆、用于外部信号的电缆、用于100V电源插座的3线-2线变换插头、电缆线提包 正面盖板、电源线、电源传送电缆、电压输出电缆、主/从控制信号传送电缆、用于外部信号的电缆、用于100V电源插座的3线-2线变换插头、电缆线提包

• 直流输出

型 号 RX4717K RX4718 额定电压输出 额定电流输出 额定电压输出 额定输出量程 40V 125V 250V 0.4A 4A 20A 40V 125V 250V 直流输出电压范围 ±40V ±125V ±250V ±10Vmax ±10Vmax ±18Vmax ±40V ±125V ±250V 直流输出电流范围 ±0.1Amax ±0.2A ±4A ±10A ±0.1Amax 额定负荷*7 400Ω 1250Ω 2500Ω 50Ω 5Ω 1.8Ω 400Ω 1250Ω 2500Ω 振幅精确度 小于全量程的±1.0%、±0.5%典型值（纯电阻额定负荷时） 小于全量程的±1.0%、±0.5%典型值（纯电阻额定负荷时） 设定分辨率 0.01V 0.1V 0.1V 0.1mA 1mA 10mA 0.01V 0.1V 0.1V 负荷调节 小于±0.5%（额定输出振幅、负荷变化100%时） 线路调节 小于±0.1%（额定输出振幅、电源变化10%时）

*7 电压输出额定负荷为最大电压输出时的可使用最小电阻值，电流输出额定负荷为最大电流输出时的可使用最大电阻值。

* RX4717K: 显示器的显示文字能够进行英语和日语切换。操作说明书为英文。

* RX4718: 控制面板的文字以及显示器的显示文字和操作说明书均为日文。
