仿真电源
ES 系列


低频抗扰性测试

标准名称
测试名称
IEC 61000-4-11 :2004 电压突降、短时间停电、电压变化*1
IEC 61000-4-13 :2002 + A1:2009, + A2:2015 组合谐波(削峰曲线)
组合谐波(过摆曲线)
频率扫描 *2
个别谐波 *2
分数谐波 *2
麦斯特曲线(Meister curve) *2
IEC 61000-4-14 :1999 + A1:2001 + A2:2009 电压变动
IEC 61000-4-27 :2000 + A1:2009 不平衡*3
IEC 61000-4-28 :1999 + A1:2001 + A2:2009 电源频率变动
IEC 61000-4-29 :2000 直流的电压突降、短时间停电、电压变化*3
IEC 61000-4-34 :2005 + A1:2009 电压突降、短时间停电、电压变化*4
其他测试 电压急变(相位可变)
单相3线、三相相位不平衡
任意波形
*1 :

用ES0406D可进行预备测试。进行本测试还需要下列产品。
· 此项的单相测试, 需要一台电压暂降仿真电源As-517A
· 此项的三相测试(相电压测试、线间电压测试), 需要二台As-517A 和一台As-537
· 此项的单相、三相测试时, 峰值突入电流的供应能力受限于ES系列产品的输入容量。
(250V以上的, 不适合峰值突入电流容量1000Ap。)

*2 : 作为外部信号源, 需要双通道信号发生器(WF1974WF1948)(单相测试时一台, 三相测试时三台)。
*3 : 用ES0406D只能进行预备测试。
*4 : 客制电压瞬时暂降模拟器是必需的。
: 根据测试内容, 有时还需要周边设备、电缆、零部件等。具体内容请向本公司垂询。

* 抗扰性测试软件 ES0406D(英文版) *

可进行低频抗扰性测试的、领先一步的软件。
是一种能进行低频抗扰性测试的、用于ES系列的应用软件。使用本软件可以轻松地进行复杂的测试。
型号 名称
newES0406D 抗扰性测试软件 2010
newES0406D-U 抗扰性测试软件(升级)
是ES0406C的升级用版本,
用于对已经购买的软件升级使用。
抗扰性测试软件 ES0406C

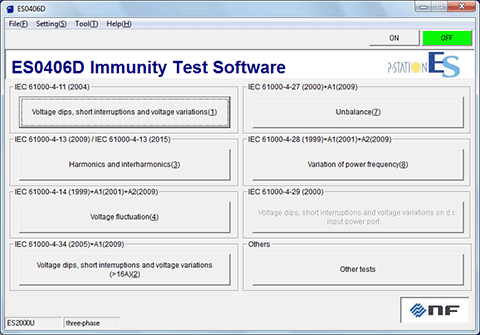

主画面

可用遥控器进行电压/频率设定、量程切换、输出开/关。
可以编辑与制作任意波形。另外,能将用数字示波器等所取得的波形数据转换成文件而读取。
用测试结果报告制作功能,可将各项测试的测试结果做成文件形式来输出。
** 根据标准测试的内容,除了需要用ES系列, ES0406D, 计算机之外,还可能会需要使用周边设备,电缆,零部件,信号发生器等。其详情请向本公司垂询。

遥控器
遥控器


Main Menu IEC61000-4-11
主画面 电压瞬时暂降、短时中断、电压变化

IEC61000-4-13
组合谐波 (平直曲线) 组合谐波 (过冲曲线)
次数间谐波 迈斯特曲线

IEC61000-4-14 IEC61000-4-27
耐压变动 耐失衡

IEC61000-4-28 IEC61000-4-29
电源频率变动耐性 直流电压瞬时暂降、短时中断、电压变化

IEC61000-4-34

电压瞬时暂降、短时中断和电压变化并且输入电流大于每相16A 的设备

Non standard
电压瞬变(相位可变) 单相3线、三相相位失衡

任意波


运作环境
●计算机
计算机/处理器:1.6GHz以上
内存容量:1GB以上(32bit) 或2GB(64bit)
硬盘容量:4GB以上
显示器: 分辨率1024X768 像素 以上, 256色超级
操作系统:Windows 7(32bit,64bit), 8.1(32bit,64bit),10(32bit,64bit)
                  各OS日文版 英文版 (Microsoft@)
硬盘驱动器:CD-ROM驱动器
●GPIB接口(使用其中任意一种)
PCIe-GPIB board、PCIe-GPIB + board、USB-GPIB-B/HS+(都是National Instruments公司产品)


其他的标准测试

标准名称 测试名称
IEC 61000-3-2 谐波电流发射(不大于16A)
JIS C 61000-3-2 谐波电流发射(不大于20A)
IEC 61000-3-12 谐波电流发射(16A以上~不大于75A)
IEC 61000-3-3 电压变化、电压变动、闪变(不大于16A)
IEC 61000-3-11 电压变化、电压变动、闪变(不大于75A)
JIS标准测试 UL标准测试 JEIDA标准测试 JASO标准测试 ROID标准测试 RTCA标准测试
小型太阳能发电系统的系统连接保护装置等的测试 各公司的公司内部标准测试
