基本精度

频率范围

阻抗范围

测量 AC 信号级别


DC 偏置


测量时间

测量参数


±0.08%

10 µHz～36 MHz

10 µΩ～100 GΩ (模式: IMPD-EXT)

0.01 mVrms～3 Vrms
0.1 µArms～60 mArms

−5 V ～ +5 V/−40 V ～ +40 V (1 kHz以上)
100 mA ～ +100 mA

0.5 ms/point

Z, R, X, Y, G, B, Ls, Lp, Cs, Cp, Rs, Rp, θz, θy, D, Dε, Dµ,
Q, V, I, εs, εs’, εs”,µs, µs’, µs”, FREQUENCY

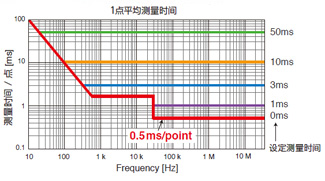

实现了业界最快的0.5ms/point。
缩短生产线的节拍时间，提高测量作业的效率。
此外，通过增加设定的测量时间，使测量结果平均化，减轻噪声的影响。可视需要选择最合适的测量时间。

IMPD-3T
   标准测量模式

本模式可以在广泛的频率范围内进行高精度测量。可使用测试线及测试夹具，应对各种形状的试样。

IMPD-2T
   高频测量模式

本模式可以在 10MHz 以上的高频下进行稳定的测量。使用 N 型连接器进行 2 端子测量，即便配线长，也可以进行稳定的测量。

IMPD-EXT
  外部扩展测量模式

本模式为外部连接放大器或分流电阻等物进行测量。
可以通过施加高压信号或检测微小电压 / 电流进行单独使用本仪器无法应对的测量。

G-PH
   增益/相位测量模式

本模式可以测量滤波器、放大器等的传输特性。向被测电路施加扫描信号，高精度地测量其频率响应（增益、相位）。

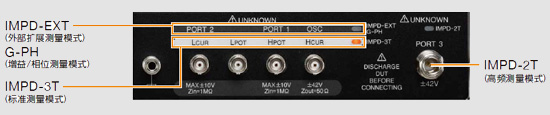

正面面板测量端子
