NEW 多功能信号发生器 WF1981 / WF1982 / WF1983 / WF1984

输出波形

| 标准波形 | 作为脉冲发生器 | 扫描 | 调幅 | 突发/触发/门控 | | 2通道联动操作 | 外部附加输入 | 4通道输出 | | 突发和调制扫描及调整 | 任意波形 | 应用特定波形 |

标准波形

正弦波	方波	脉冲波
斜波	噪音 (高斯分布)	参数可变波形 (CF控制信号)

作为脉冲发生器

可变脉冲宽度

上升/下降时间变量

扫频

扫频

控制扫频

.

调幅

调幅 (AM)

DC Offset 调节

脉冲宽度调节 (PWM)

突发/触发/门控

自动突发	触发突发	门控
触发门控	全波整流波形 (突发和触发)	半波整流波形 (突发和触发)
3值脉冲 (突发和触发)

2通道联动操作

2通道独立

不同输出

外部附加输入

DC Offset 调节

浪涌波形

4通道输出 (使用辅助输出)

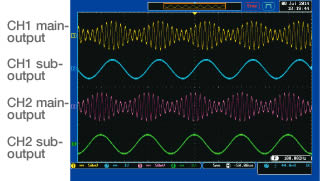

主要输出CH1和CH2产生幅度调节的正弦波. 辅助输出CH1和CH2产生内部调制波形. CH2辅助输出波形为90°-参考相位.

突发及调节,扫频及调节

独立双通道	不同输出
独立双通道

任意波形

梯形波	梯形波
整流回路纹波全波形	间歇性正弦波 (3 波形 + 1 波形)

应用特定波形

使用多种功能的程控应用特定波形实例

三相交流波形 使用功能: 2通道联动操作,辅助输出 从CH1和CH2的主要输出是联动的，正弦波通过辅助输出，和一个同步的三相交流信号产生。该频率可以连续改变，甚至保持120个为每个输出的相位差.
三相交流波形 使用功能: 2通道联动操作,辅助输出	LED 调光器噪声 使用功能: 参数可变波形
整流回路纹波全波形	间歇性正弦波 (3 波形 + 1 波形)
正弦波完成调幅并从CH1输出 , 并和另一个调幅正弦波有90°相位差; 相位调节波有CH2输出.	通过将参数变量波形的阻尼振荡波添加到正弦波输出作为一个任意波形.
