宽带电流增幅器
SA-600 系列
在最高10G(V/A)增益的同时也达到宽频
产品阵容中包括10M/100M/1G/10G/100G/1T (V/A) 6种。
基于高增益并实现宽带的电流增幅器
增益(V/A)
频率
10 M
DC ∼ 500 kHz
100 M
DC ∼ 250 kHz
1 G
DC ∼ 100 kHz
10 G
DC ∼ 20 kHz
100 G
DC ∼ 2 kHz
1 T
DC ∼ 300 Hz
增益-频率特性
※Cs:输入-GND间容量
针对感应器·连线容量稳定
针对感应器及连线的输入附加容量,状态稳定,没有发振的担心。
针对脉冲响应,不会产生过载及振铃现象。

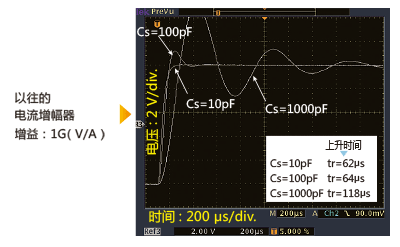

脉冲响应特性
※Cs:输入-GND间容量
低杂音
在拥有高增益·宽带的同时,也实现fA(10
-15
)低杂音。
输入输出由拥有优秀遮挡特性的SMA接口对应。
LPF 输出装备
依据对低通滤波器(LPF)的选择,高频杂音可以得到减低。
SA-604F2 (10M V/A)
右侧图表为对SA-604F2的LPF进行更换,输出电压噪音的测试实例。
输出电压杂音密度-频率特性
