测量·解析举例 ∶电容

积层陶瓷电容的例子
通过DC偏压扫描功能，能以最大±300V测量积层陶瓷电容（高电容率类）的DC偏压依存性。测量时使用高功率阻抗测量适配器则容易连接。

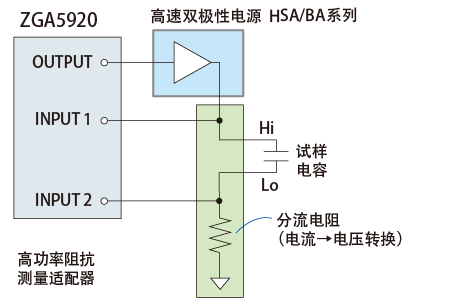

连接例

连接例

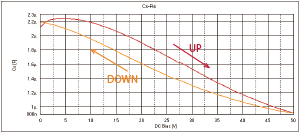

根据DC偏压扫描方向测量电容的磁滞

根据DC偏压扫描方向测量电容的磁滞

电容测量的应用: 功率MOSFET端子间容量的测量
可以加载最大±300V的DC偏压测量功率MOSFET的端子间容量。

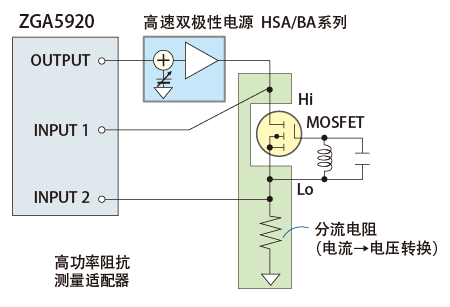

连接例

capacitor measurement

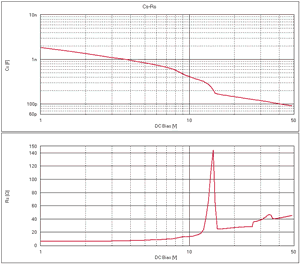

MOSFET漏源极间容量测定

MOSFET漏源极间容量测定
