阻抗/增益·相位解析仪 ZGA5920

凭借一览性优异的画面和简单的操作，能够顺利的进行复杂的解析

信息区
提示信息、显示到测量结束的预计时间（剩余时间）、 测量信号的输出、与外部的通信、输出入、ZGA5920的输出状态、开路/短路补偿均衡的状态、过大输入的检测
工具托盘 软件整体相关功能的操作托盘 ● 应用程序托盘 ● 辅助托盘 ● 图表详细 ● 报告 ● 模拟信号显示器显示 ● 校准 ● 环境设定 ● 升级				测量、解析、 模拟参数的设置
	测量操作区
	控制I/O、模拟信号输入、自动执行、补偿的条件设定托盘的显示

测量、解析、模拟

准备   导入后首次使用时，可以简单的从应用程序托盘中选择测量对象、测量项目。 接通电源后，可以直接启动测量、解析、模拟画面。 在辅助托盘的测量辅助信息中，提供与被测物的连接方法等信息。 应用程序托盘 测量辅助信息

	设定测量条件
	I在显示的测量参数上输入数值。
	数值输入托盘上也 能轻松的设定单位

	测量结果的图表显示
	测量结果以特性图的方式显示。在“图表详细”中，一览表示可提供的所有测量图表 还配备了图表的重叠功能、读取数值的标记功能。
	Graph details

	解析
	根据测量结果，解析被测物固有的参数。 例如压电元件时，找出共振频率等特征频率，推测压电常数。 进而推测压电振子和驱动回路的匹配电感

	模拟
	任意变更参数，执行模拟。特性用图表显示。

	报告输出

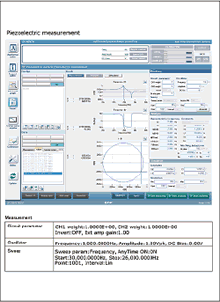

	测量结果可以作为表格保存为PDF文件并打印。 用户还可以制作PDF模板文件。 特性图也可以保存为BMP文件。	报告输出例 (PDF格式)

数据管理

	测量条件表
	管理应用程序测量条件的功能。 可预先登记测量的试样测量、解析、模拟的条件及补偿值等，因此不需要每次设定测量条件。

	数据
	管理测量、解析、模拟的结果等的功能。

测量条件表、测量解析数据、模拟数据、模拟输入数据以XML格式，传递函数以TXT格式保存。 使用附带的功能软件或USB存储器，可将各种数据的导入/导出。
