阻抗/增益·相位综合解析装置 ZGA5905

测量·解析举例 ∶伺服

环路特性测量
	扫描参数∶频率 [Hz]		测量参数∶增益、相位 [deg]、增益实数部分、增益虚数部分
	解析参数∶相位容限 [deg]、增益容限 [dB]、环路带宽 [Hz]
闭路特性测量
	扫描参数∶频率 [Hz]		测量参数∶增益、相位 [deg]
	解析·运算∶ 相位容限 [deg]、增益容限 [dB]、环路带宽 [Hz]、闭路－开路变换、电路模型生成、电路模型模拟
闭路特性测量
	扫描参数∶频率 [Hz]		测量参数∶增益、相位 [deg]
	解析·运算∶ 相位容限 [deg]、增益容限 [dB]、环路带宽 [Hz]、闭路－开路变换、电路模型生成、电路模型模拟

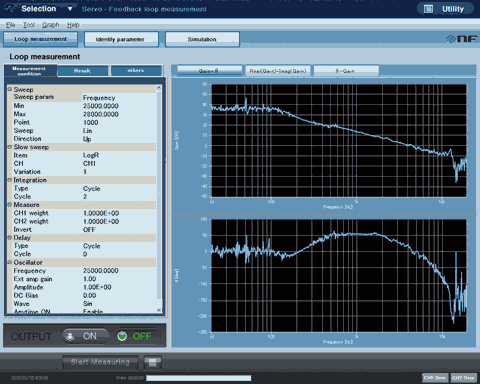

环路特性图　Gain-Phase

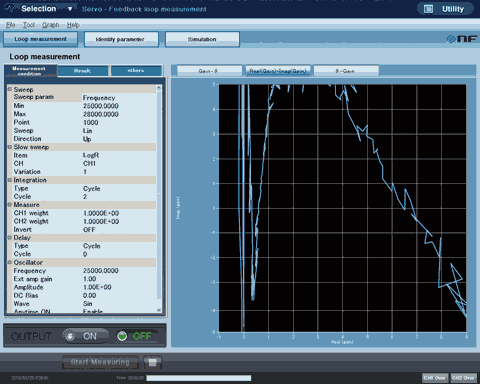

环路特性图　Real(Gain)-Imag(Gain)

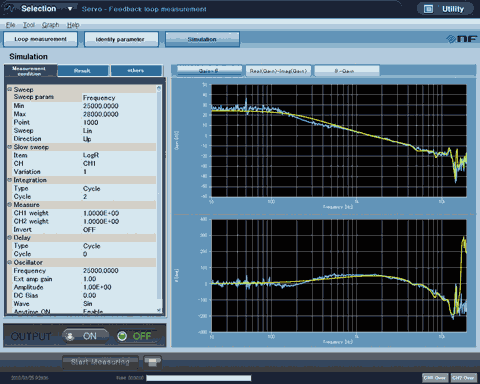

电路模型模拟
