阻抗/增益·相位综合解析装置 ZGA5905

测量·解析举例 ∶压电元件

	扫描参数∶频率 [Hz]、时间 [秒]
	测量参数∶导纳（｜Y｜[S]）、相位（θ [deg]）、电导（G [S]）、电纳（B [S]）
	解析参数∶特性频率、压电常数

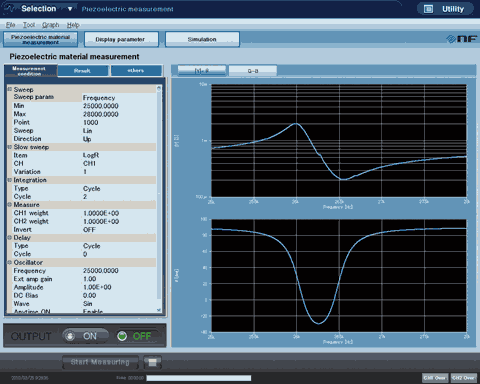

压电元件特性图

（X轴∶频率、 Y1轴∶导纳、 Y2轴∶相位）

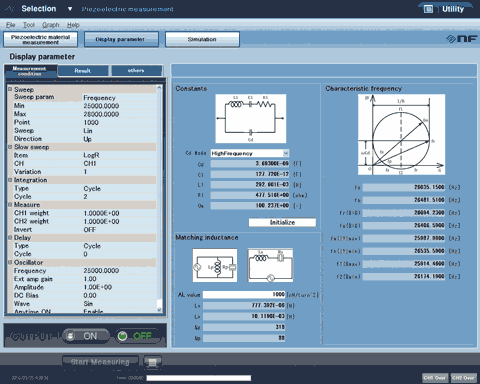

参数显示

参数显示举例
从导纳频率特性的测量结果中， 提取共振频率等特性频率
	推定下列的压电参数 Cd : 制动容量 C1 : 压电机械振动的等效静电容量 L1 : 压电机械振动的等效电感 R1 : 机械振动损失的等效电阻 Qm : 机械的品质因数	推定压电振子和驱动电路的阻匹配用电感

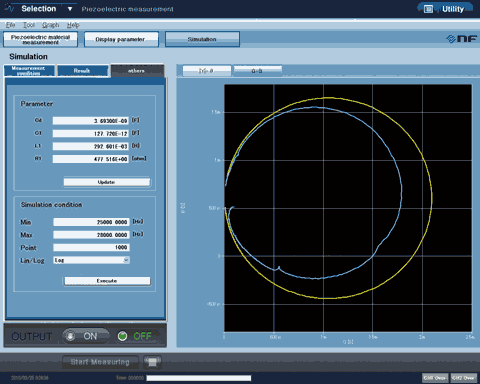

参数模拟
