「测量光源的方向特性」
 ~有干扰光的影响,不会降低测量精度吗?~




在进行光的测量时,为了避免外来光线的干扰,需要在暗室里进行测量,这是一般的常识。但是,不管设置多么好的暗室,也不可能使外来的干扰光线化为零。另外,在用红外光谱仪测量时,周围的温度本身就成为外来的干扰光线。

被外来干扰光线所掩埋的微弱光信号,如果使用锁相放大器,就能够「将外来干扰光线除去」、也就是「将噪声除去」,而仅将目的信号检测出来。

下面所示的是一个测量光源的发光强度分布状况(方向特性)。光源向着正面方向发射最大的光通量。越偏离正面方向,光通量就越少。

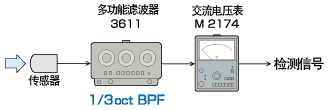

在处理传感器检测出来的信号时,除了有上图所示的锁相放大器之外,也有使用下图所示的●交流电压表●带通滤波器+交流电压表来进行测量的例子。


●用交流电压表进行检测
●用带通滤波器限制通频带,
再用交流电压表进行检测。

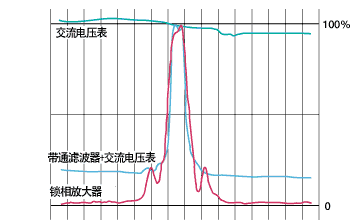

用三种不同测量方法进行的测量结果比较



在使用锁相放大器进行的测量中,外来干扰光线的影响几乎都被消除。在使用交流电压表得到的测量结果中,所测量到的只是外来干扰光线的强度。



*能够进行不受外来干扰光线影响的测量。
*比被测量信号强100dB(=105)的外来干扰中,能够把目的信号检测出来。
*可以进行nV量级的微弱电平的测量。
