是否任何时候都需要阻抗匹配??

在普通的宽频带放大器中,因为输出阻抗为50Ω,所以需要考虑在功率传输电路中进行阻抗匹配。但是,实际上当电缆的长度对于信号的波长来说可以忽略不计时,就勿需阻抗匹配的。

考虑信号频率为1MHz,其波长在空气中为300m,在同轴电缆中约为200m。在通常使用的长度为1m左右的同轴电缆中,是在完全可忽略的范围之内。(图H)

如果存在阻抗,那么在阻抗上就会产生功率消耗,所以不做阻抗匹配其结果就会使放大器的输出功率发生无用的浪费。(图J)

图H 1m的大小对于一个波长为200m的正弦波

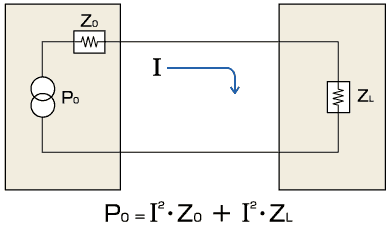

图J
存在阻抗时的功率消耗
