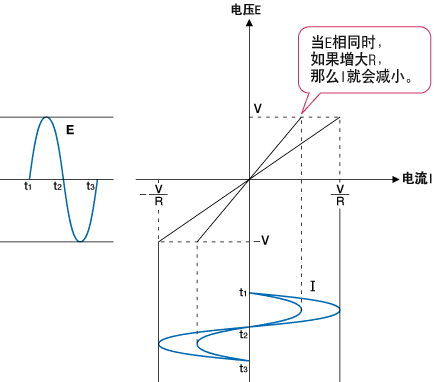

图1 对于电阻(R)负荷的情况(E与I的相位差为0º)
在电阻(R)负荷中原本为直线的负荷线,在电感(L)负荷中就成为如图2所示的圆形。 由纵轴与横轴所分割的图形的四个区域,称作「象限」。 当负荷为电阻时,负荷线只通过第一象限(Ⅰ)和第三象限(III),不通过第二象限(II)和第四象限(IV)。 但是,如果负荷为电感或电容的时候,那么负荷线从第一象限到第四象限就都会穿过。

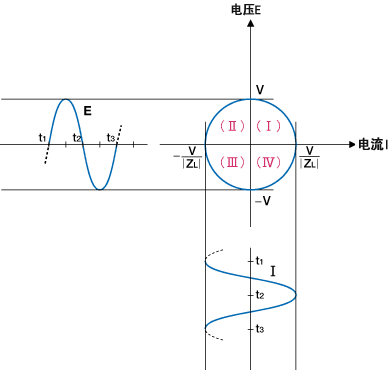

图2 对于电感(L)负荷的情况(E与I的相位差为90º)
所谓双极性电源,其实就是从第一象限到第四象限的整个区域内都能够运作的电源。与其相比较,那么就可以把只在第一象限和第三象限运作的电源,称作「单极电源」。一般的直流电源,就是「单极电源」运行的。 如同图2的负荷线所说明的那样,如果把电感或电容作为负荷,因为负荷线在第二象限和第四象限也通过,所以如果不采用双极性电源,就不能够很好地驱动。
